침입자는 보이지 않는 장벽을 넘을 수 없습니다.

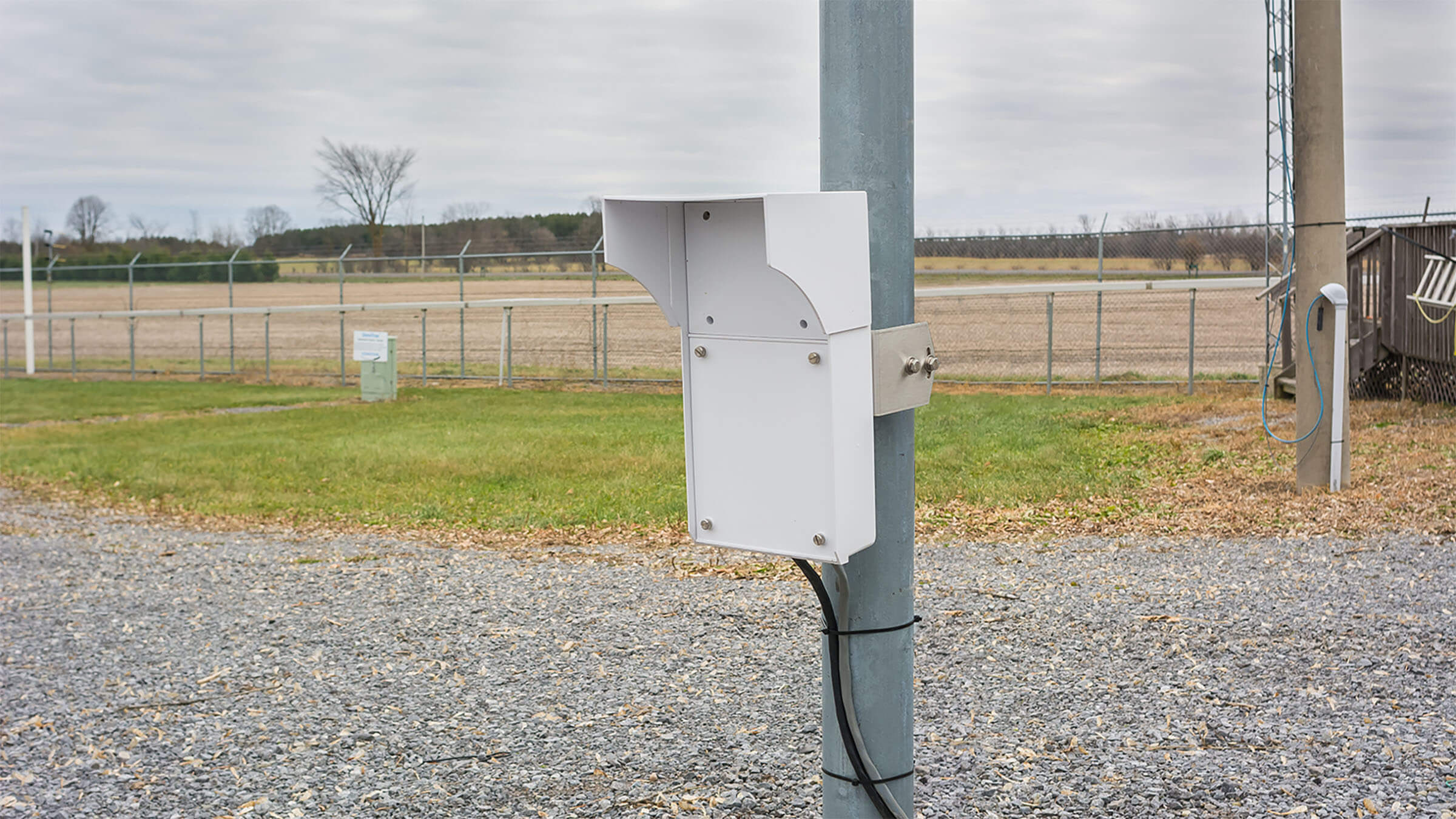

UltraWave는 송신기(Tx)와 수신기(Rx) 사이에 보이지 않는 에너지장을 생성하는 체적형, 완전 디지털, 양방향 마이크로파 센서입니다. 침입자가 이 에너지장에 들어오면 경보가 울립니다. UltraWave는 외곽 보안은 물론 출입문과 출입구 보호에 이상적입니다.
Volumetric Microwave Sensor
UltraWave
송신기와 수신기 사이에 보이지 않는 마이크로파 에너지장을 생성하는 체적형 양방향 디지털 센서. 침입자가 에너지장에 진입하는 순간 즉시 경보를 발생시킵니다.
200m
최대 감지 거리 (보행 침입)
99%+
감지율 (올바른 설치 시)
<5W
총 소비 전력 (Tx + Rx)
10ch
현장 선택 가능 주파수 채널
Demo Video
UltraWave 작동 영상
How It Works
작동 원리

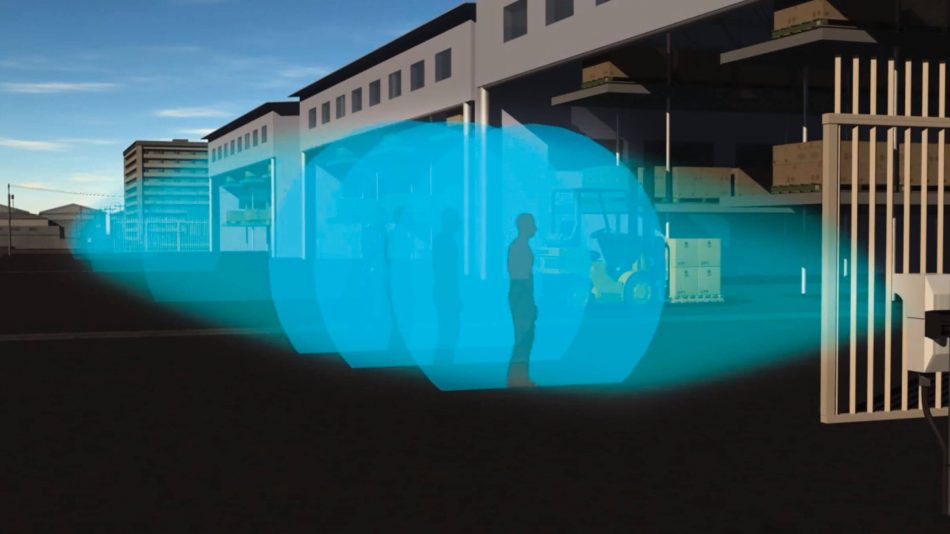

송신기(Tx)는 수신기(Rx)를 향해 보이지 않는 마이크로파 에너지 패턴을 생성합니다. 이 에너지장 안으로 침입자가 진입하면 신호 변화가 발생합니다.
디지털 신호 처리(DSP) 알고리즘이 배경 환경 효과와 걷거나, 뛰거나, 기어가는 침입자의 고유한 신호를 정밀하게 구분합니다. 자동 이득 제어(AGC)가 거리 및 기상 조건에 따른 경로 손실 변화를 실시간으로 보정합니다.
Detection Range
침입 유형별 감지 거리
비, 안개, 눈을 포함한 모든 기상 조건에서 안정적인 감지 성능을 유지하며, 침입 유형에 따라 최적화된 감지 거리를 제공합니다.
보행 침입
5 ~ 200m (16 ~ 656ft)
포복 침입
5 ~ 150m (16 ~ 492ft)
낮은 포복 (Commando roll)
5 ~ 100m (16 ~ 328ft)
Core Features
핵심 특징
완전 디지털 처리
환경적 영향과 실제 목표물을 DSP 알고리즘으로 구분하여 오경보를 줄입니다. 온도 변화 및 장비 노화에도 안정적으로 작동합니다.
스푸핑 방지
수신기는 페어링된 송신기만 인식합니다. 고의적 스푸핑이나 정렬 오류를 차단하며, 신호 손실이나 전파 방해 시도를 즉시 보고합니다.

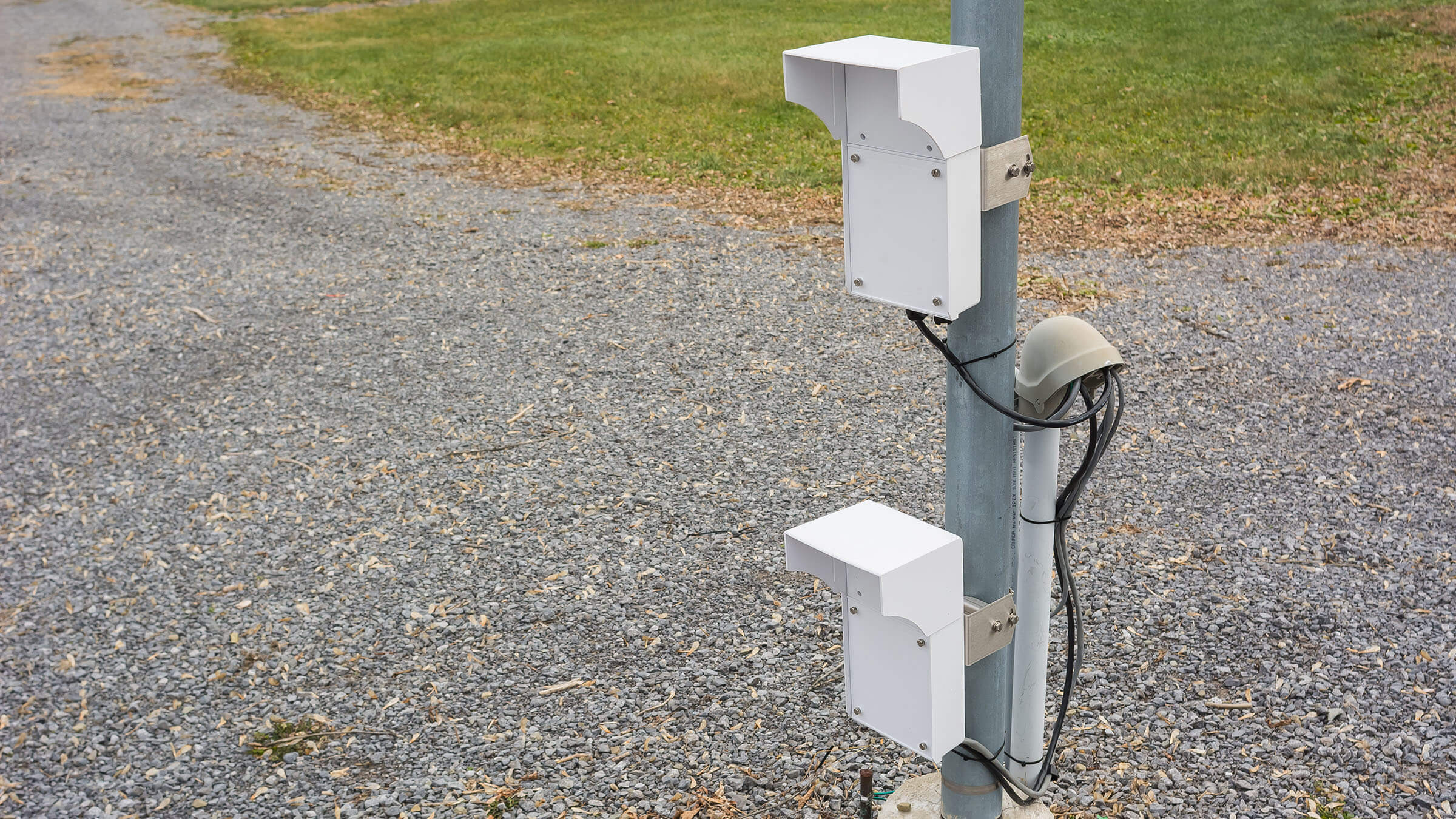

적층 설치 지원
여러 장치를 쌓아 감지 영역의 높이를 확장할 수 있습니다. 주파수 채널 설정으로 인접 장치 간 간섭 없이 운용됩니다.
인프라 비용 절감
송수신기가 마이크로파 신호 변조로 직접 통신하여 현장 배선을 최소화합니다. PoE를 지원하며 총 소비 전력은 5W 미만입니다.
유연한 배포
출입구, 간이 출입구, 울타리 경계선 등 다양한 환경에 적용 가능합니다. 감지 영역을 중첩하여 사각지대를 완전히 제거할 수 있습니다.

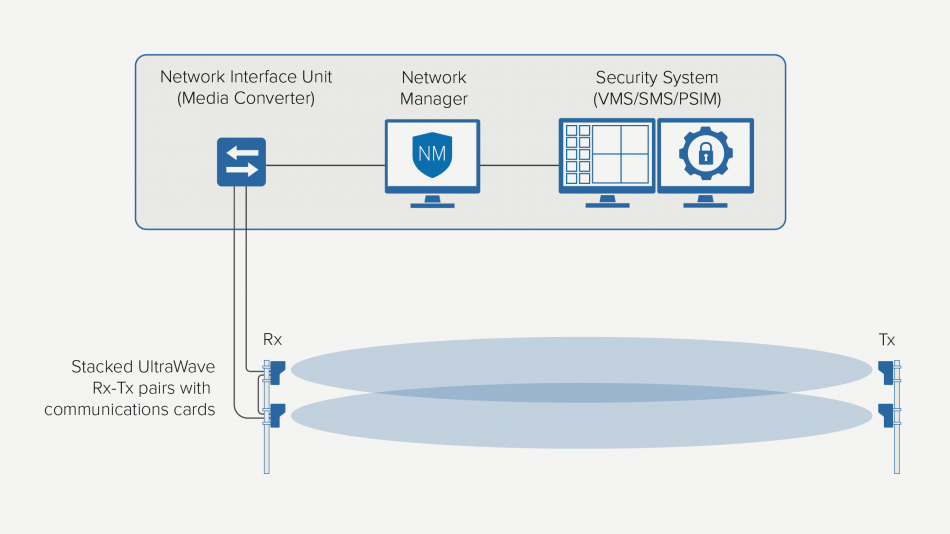

네트워킹 및 통합
이더넷, RS-422, 광섬유 통신, 릴레이 출력, 보조 입력을 지원하여 사실상 모든 보안 시스템과 연동됩니다.
Flexible Deployment
유연한 배포 옵션

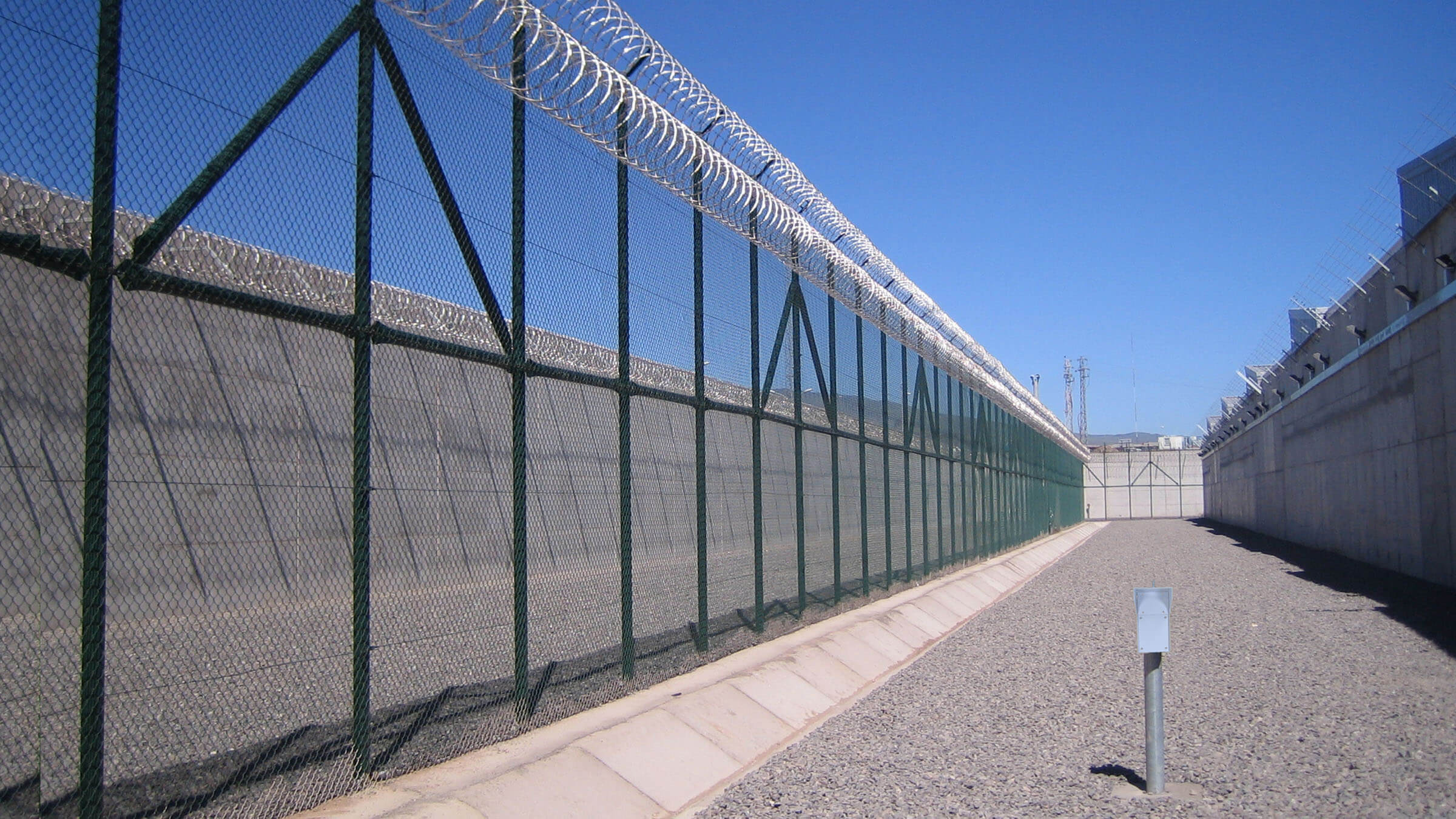

UltraWave는 출입구, 간이 출입구, 울타리가 설치된 경계선과 개방된 경계선 등 다양한 크기의 구역을 보호하는 데 비용 효율적인 솔루션을 제공합니다.
주파수 설정을 통해 감지 영역을 중첩하여 사각지대를 없앨 수 있으며, 5~200m의 유연한 감지 거리 덕분에 폐쇄된 공간과 개방된 공간 모두에 적합합니다.
전체 경계선에 걸쳐 주요 침입 탐지 센서로 사용하거나, 다른 시스템이 주요 센서 역할을 하는 영역에서 보완 센서로 활용할 수 있습니다.
Common Platform
공통 플랫폼
다른 Senstar 제품과 동일한 구성 및 통합 소프트웨어를 사용하여 교육 시간을 단축하고 운영 효율성을 높입니다. USB 또는 네트워크 연결을 통해 Windows® 기반 소프트웨어로 구성 및 보정할 수 있습니다.
경보, 제어 및 상태 정보는 네트워크 관리자 소프트웨어에서 관리하며, Senstar의 비디오 및 보안 관리 소프트웨어는 물론 업계를 선도하는 타사 시스템에 대한 공통 통합 인터페이스를 제공합니다.
Specifications
기술 사양
물리적 / 환경 사양
크기
31 × 16 × 8 cm
무게
Tx / Rx 각 0.9kg
외관
내충격 ABS, 마린 화이트
설치
Ø4.8~11.4cm 폴 / 벽면
작동 온도
-40°C ~ 70°C
작동 습도
0 ~ 95% (비결로)
보호 등급
IP65
내구성
Conformal coated PCB
전기 / 통신 사양
전원
12 ~ 48 VDC
소비 전력
Tx 1.5W / Rx 2.6W
릴레이 출력
Form-C 4개 (30VDC / 1.0A)
보호 회로
Tranzorb + 가스 방전관
이더넷
10/100BASE-TX, PoE 지원
RS-422
최대 1.2km
다중 모드 광케이블
ST 820nm, 최대 2.2km
단일 모드 광케이블
ST 1310nm, 최대 10km
RF 및 규제 준수
규격 인증
FCC Part 15 Subpart C, CE, ETSI (EN 300 440-1, EN 301 489-3, EN-50130-4)
주파수 대역
24.075 ~ 24.175 GHz (24 dBm) / 24.150 ~ 24.250 GHz (20 dBm)
채널
현장에서 선택 가능한 10개 채널
