빛이 지나는 곳이라면, 침입자는 지나갈 수 없다.

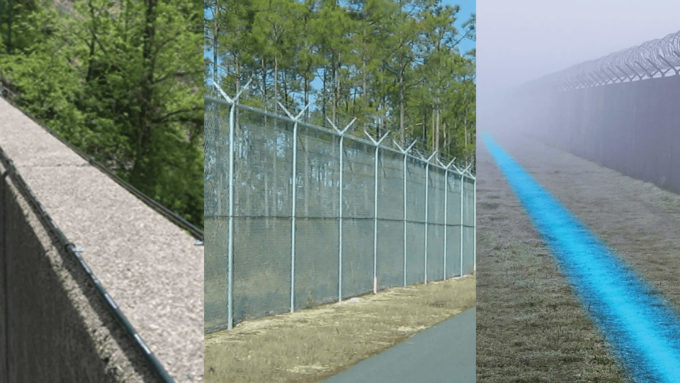

FiberPatrol FP1150은 울타리 설치, 매설 또는 벽면 상단 설치가 가능한 경계 침입 감지 시스템입니다. 데이터 도관 및 매설 파이프라인 보호에도 사용할 수 있습니다. 고급 적응형 신호 처리 기술과 인증된 SMS/VMS 통합 옵션을 통해 최고 수준의 보안과 성능을 보장합니다.
Fiber Optic Perimeter Intrusion Detection
FiberPatrol
프로세서당 최대 80km 거리에서 ±4m 정확도로 침입 위치를 파악하는 광섬유 기반 경계 침입 감지 시스템. 울타리, 매설, 벽면 상단, 파이프라인까지 — 단일 플랫폼으로 모든 경계를 보호합니다.
80km
프로세서당 최대 감지 거리
±4m
침입 위치 정밀도
1,440
소프트웨어 기반 감시 구역
25년+
센서 케이블 수명
Demo Video
FiberPatrol 작동 영상
How It Works
작동 원리
FiberPatrol FP1150은 레이저 광 펄스를 단일 모드 광섬유에 전송하고, 광섬유를 따라 발생하는 미세한 빛 반사를 정밀하게 측정합니다. 울타리 진동으로 인해 광섬유에 교란이 발생하면 해당 지점에서 반사되는 빛의 양이 변화합니다.
반사율 측정 기반 기술은 빛이 케이블 전체 길이를 통과할 필요가 없습니다. 케이블이 절단되더라도 절단 지점까지 침입을 감지하고 위치를 파악할 수 있으므로 완전한 절단 면역 구성을 지원합니다.
Core Features
핵심 특징
정밀 위치 탐지
프로세서당 최대 80km 거리에서 ±4m 정확도로 침입 위치를 핀포인트합니다. 최대 1,440개의 소프트웨어 기반 개별 구역 설정이 가능합니다.
완전한 절단 면역
센서 케이블이 절단되면 절단 위치를 ±30m 이내로 즉시 보고하며, 절단 지점까지의 감시 기능은 100% 정상 작동합니다. 절단 면역 구성으로 전체 경계선 보호를 유지합니다.
EDAPT 오경보 방지
환경 기반 적응형 처리 기술(EDAPT)이 바람, 비 등 환경적 배경 소음을 보정합니다. 정밀 거리 측정 기반 환경적 세분화로 오경보율 월 1/km 미만을 달성합니다.
광섬유 센서의 장점
현장에 전원이나 전도성 부품이 불필요합니다. EMI 및 낙뢰에 완벽한 면역성을 갖추고, 폭발성 환경에서도 본질적으로 안전합니다. 케이블 수명 25년 이상.
경험적 지능 내장
Senstar의 40년 경계 침입 탐지 경험을 기반으로 지능형 기능이 내장되어 있습니다. 별도의 학습 없이 바로 사용 가능하며, 일반적인 침입부터 정교한 시도까지 즉시 탐지합니다.
고가용성 이중화
자동 장애 조치 기능을 갖춘 이중화 구성을 제공합니다. 핫스왑 가능한 이중 전원 공급 장치와 RAID 1 SSD 구조로 MTBF 87,000시간 이상의 신뢰성을 보장합니다.

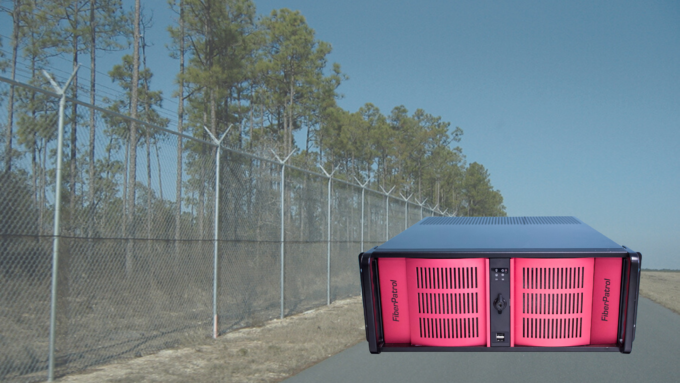

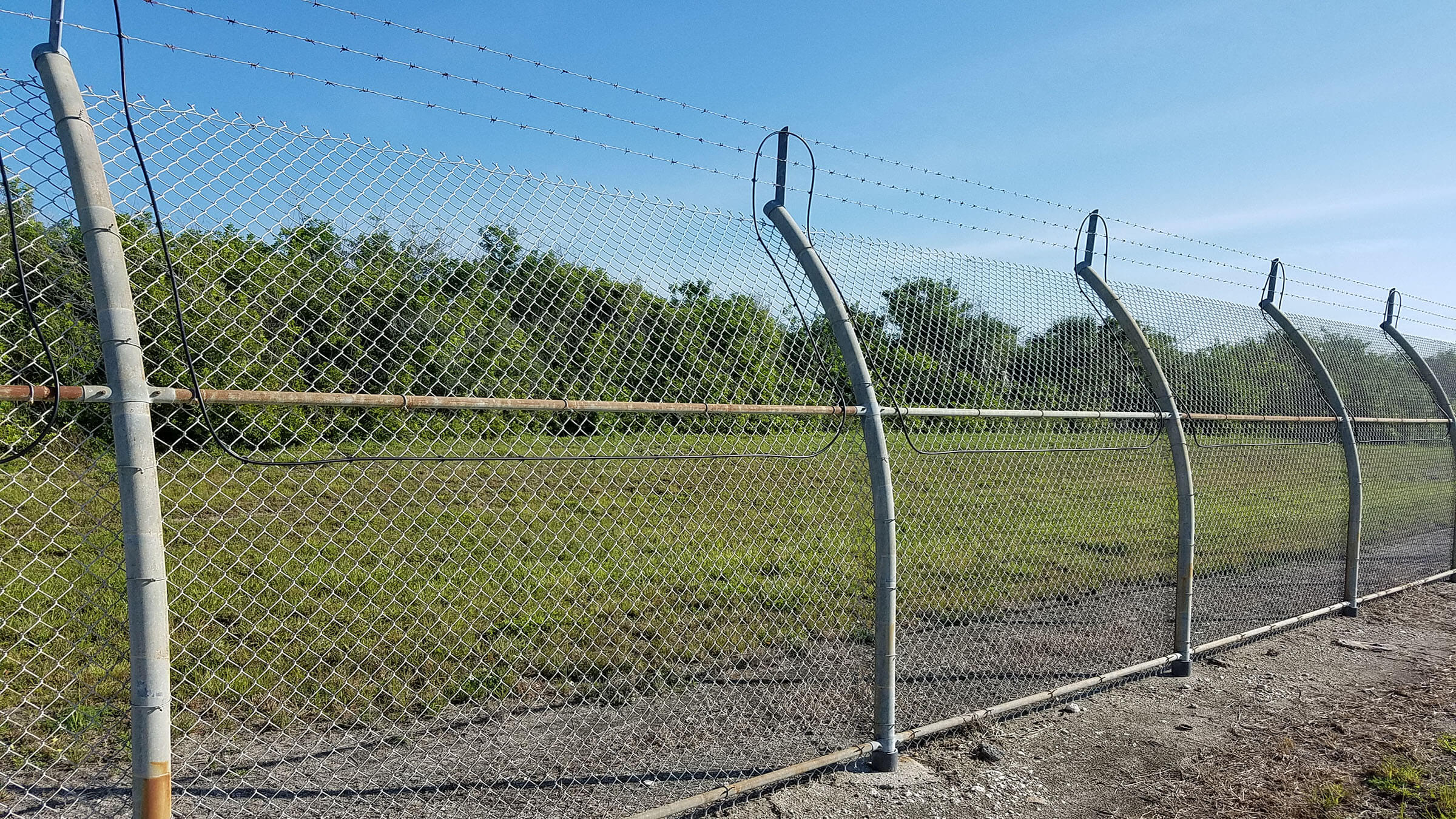

Fence Protection
기존 울타리 강화
체인 링크, 용접 메쉬, 확장 금속 메쉬, 팰리세이드 펜스 등 거의 모든 울타리 유형과 호환됩니다. 센서 케이블을 한 번만 설치하면 최대 4.3m 높이의 펜스를 효과적으로 보호할 수 있습니다.
스윙 게이트에 센서 케이블을 설치하여 게이트 영역을 독립적인 감지 구역으로 구성할 수 있으며, 슬라이딩 게이트는 Senstar의 무선 게이트 센서 또는 UltraWave 마이크로파 센서로 보호됩니다.
Buried & Wall-top Application
매설 및 벽면 상단 적용
매설 적용 시, 침입자가 광섬유 센서 케이블 위를 걷거나 뛰거나 기어갈 때 발생하는 특유의 진동을 배경 진동과 구분하여 경보를 발생시킵니다. 데이터 도관 및 매설 파이프라인 보호에도 활용됩니다.
담장으로 둘러싸인 구역에서는 벽 상단 모서리에 센서 케이블을 설치합니다. 침입자가 손, 발 또는 등반 도구로 센서 케이블에 충격을 가하면 시스템이 이를 감지합니다. 최고 수준의 보안을 위해 벽의 안쪽과 바깥쪽 모두에 설치할 수 있습니다.

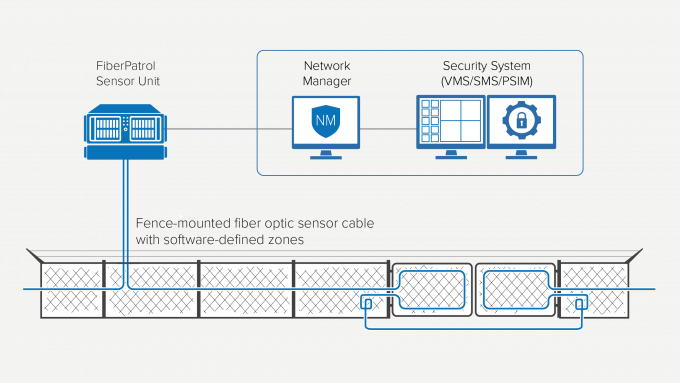

Networking & Integration
네트워킹 및 통합

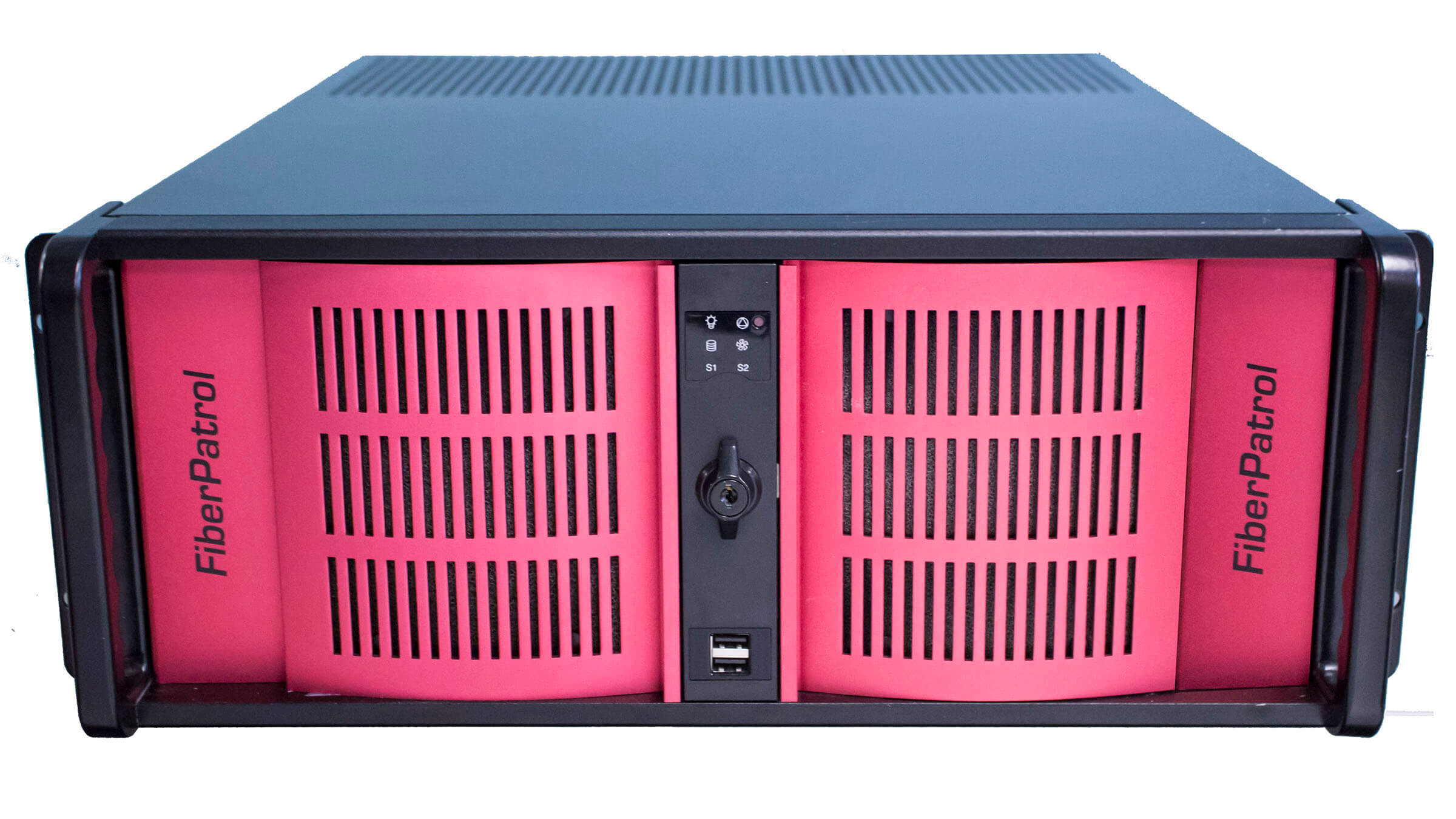

통합형 4U 센서 유닛에 모든 감지 및 게이트웨이 소프트웨어가 포함되어 별도의 통합 서버가 필요 없습니다. 내장 이더넷과 UltraLink I/O 카드 제품군을 통해 거의 모든 보안 시스템과 호환됩니다.
Windows® 기반 GUI로 로컬 및 원격 시스템 관리가 가능하며, 타사 VMS, PSIM 애플리케이션과의 통합을 위한 SDK가 무료로 제공됩니다. Network Manager 소프트웨어를 통해 Senstar Symphony 공통 운영 플랫폼과 연동됩니다.

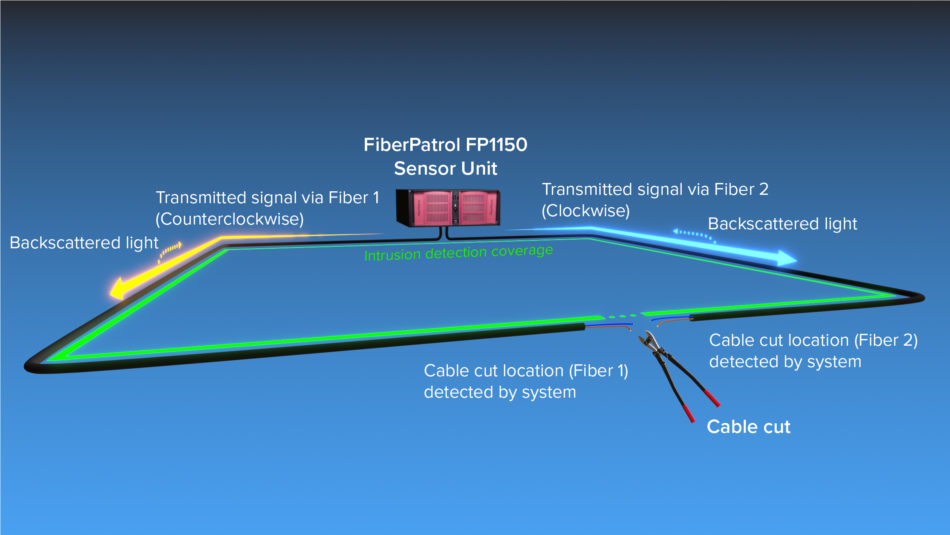

CUT IMMUNITY
절단 면역
FiberPatrol FP1150은 센서 케이블이 실수로 또는 고의로 절단될 경우, 정확한 위치 정보를 포함하여 즉시 사고 발생 사실을 보고합니다.
또한, 케이블이 절단된 지점까지의 침입을 감지하고 위치를 파악하는 기능은 유지됩니다. 케이블 절단 방지 구성으로 설치하면 케이블이 절단된 후에도 전체 경계선에 걸쳐 감지 기능을 계속 제공합니다.
Specifications
기술 사양
감지 사양
FP115040U 감시 거리
채널당 40km (총 80km)
FP115005U 감시 거리
채널당 5km (총 10km)
위치 정밀도
±4m
감시 구역
최대 1,440개
탐지 확률 (Pd)
95% 이상
오경보율 (FAR)
월 1/km 미만
분해능 (비절단 면역)
15m
분해능 (절단 면역)
30m
센서 유닛 (하드웨어)
랙 규격
19인치 EIA 표준 (4RU+1RU+1RU)
무게
본체 23kg / 광접속함 5kg
전원
100~240 VAC (50/60 Hz)
소비 전력
정상 150W 미만 (최대 250W)
전원 이중화
핫스왑 이중 중복 PSU
저장 장치
SSD × 2 (RAID 1)
MTBF
87,000 ~ 250,000시간+
통신 포트
듀얼 1GbE 이더넷
환경 사양
센서 유닛 작동 온도
0 ~ 50℃
센서 유닛 습도
20% ~ 80% (비응결)
센서 케이블 작동 온도
-40 ~ 70℃
EMI / 낙뢰 면역
완전 면역 (무전원 센서)
케이블 및 규정 준수
광섬유 유형
싱글 모드 1550nm
케이블 코어
감지 2코어 / 통상 24코어
최대 광 손실 (40km)
울타리 9.6dB / TPI 12.0dB
사이버 보안
Pen-tested, TLS 1.2, IP Allow List
규제 준수
FCC Part 15, CE, REACH, IEC 62368-1
Applications
적용 분야
공항
광활한 경계선을 단일 시스템으로 보호
캠퍼스 시설
대학, 연구소 등 넓은 부지 경계 보안
교정 시설
높은 보안 등급이 요구되는 시설 보호
석유화학 시설
폭발 위험 환경에서 본질적으로 안전
파이프라인 · 관로
매설 파이프라인 및 데이터 도관 TPI 보호
벽면 상단 경계
담장 둘러싸인 구역의 벽 상단 모서리 보호
Certification & Security
인증 및 사이버 보안
FiberPatrol FP1150은 영국 국가보안청(NPSA)의 인증을 획득했습니다. NPSA 장벽 장착형 PIDS 표준 6.0 버전에 대한 평가 및 승인을 거쳐 제품의 신뢰성을 공식적으로 검증받았습니다.
모의 해킹(Pen-tested) 검증을 거쳤으며, IP Allow List 기능과 TLS 1.2 기반 암호화 통신을 지원합니다. FCC Part 15, CE, REACH, IEC 62368-1 등 국제 규격을 모두 준수합니다.
FiberPatrol 도입을 검토하고 계신가요?
프로세서당 80km 감지, ±4m 정밀 위치 파악, 완전한 절단 면역, 25년 이상의 케이블 수명까지. 공항부터 파이프라인까지, 귀사의 경계 보안 환경에 맞는 구성을 상담해 드립니다.
