보이는 것이 막고, 보이지 않는 것이 잡는다
보이지 않는 에너지장이 침입자를 즉각 포착하는 지형 추종형 체적 센서. 독립형·울타리·지붕·벽 등 모든 환경에 적용 가능하며, 원자력 발전소가 신뢰하는 고보안 솔루션입니다.
Electrostatic Field Intrusion Detection
X-Field
평행 전선 주변에 보이지 않는 정전기장을 생성하여 침입자를 감지하는 체적 센서. 원자력 발전소를 비롯한 고도 보안 시설에서 검증된 신뢰성을 제공합니다.
7.3m
최대 감지 높이
150m
구역당 최대 감지 거리
90%+
탐지 확률 (95% 신뢰수준)
<6W
최대 소비 전력
Product Video
XField 작동 영상
How It Works
작동 원리
디지털 신호 처리(DSP)가 XField 감지선의 정전 용량을 분석합니다. 침입자의 크기(변화량), 움직임(변화율), 감지 영역 내 체류 시간을 종합하여 경보를 발생시킵니다.
각 프로세서는 A와 B 두 개의 감지 영역을 제공하며, 각 영역은 4개 또는 5개의 전선으로 구성할 수 있습니다. 감지 높이를 확장하기 위해 A 영역과 B 영역을 적층하여 사용할 수 있습니다.
50Hz 및 60Hz 전력망 등에서 발생하는 환경적 간섭을 걸러내는 DSP 기술이 적용되어 있어 모든 기상 조건에서 안정적으로 작동합니다.
Core Features
핵심 특징
높고 좁은 감지 영역
최대 높이 7.3m, 폭 0.5m에 불과한 감지 영역으로 주변 활동의 영향을 받지 않는 초고도 보안을 제공합니다. 좁은 폭 덕분에 오경보를 최소화합니다.
시각적 억제 + 비가시적 탐지
눈에 보이는 전선이 잠재적 침입자를 억제하고, 보이지 않는 수직 에너지장이 침입 시도 시 즉각 경보를 발생시키는 이중 방어 구조입니다.
낮은 오경보 발생률
정전 용량 변화와 저항 변화를 구분하는 DSP 기술로 모든 기상 조건에서 90% 이상의 탐지 확률을 유지하면서 오경보를 극히 낮춥니다.
유연한 배포 옵션
독립형, 울타리 장착형, 지붕 및 벽면 설치를 지원합니다. 미국 원자력규제위원회(NRC) 규제 지침 5.44의 요구 사항을 충족합니다.
간편한 설치 및 유지보수
내식성 하드웨어와 내구성 높은 설계로 장기간 옥외 환경에서 견딥니다. 로컬 또는 원격으로 구성 및 진단이 가능합니다.
네트워킹 및 통합
릴레이 출력, 보조 입력, RS-422 및 광섬유 통신을 지원하여 사실상 모든 보안 시스템과 연동됩니다. 다른 Senstar 센서와 네트워크를 공유할 수 있습니다.

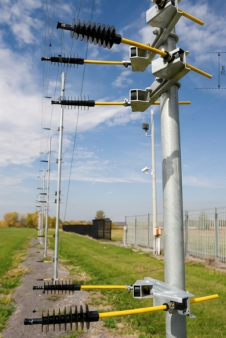

Flexible Deployment
다양한 설치 구성
XField는 4와이어 구성(최대 2.45m), 5와이어 구성(최대 3.65m), 그리고 A/B 구역 적층형 9와이어(최대 6.8m) 또는 10와이어(최대 7.3m) 구성까지 현장 요구에 맞게 높이를 조절할 수 있습니다.
독립형 및 벽면 설치 시 감지 높이 6.1m, 울타리 설치 시 최대 7.3m까지 커버하며, 구역 길이는 약 150m입니다.
높고 좁으며 잘 제한된 감지 영역 덕분에 주변의 움직이는 물체로 인한 오경보를 최소화하면서 다양한 용도에 적용할 수 있습니다.

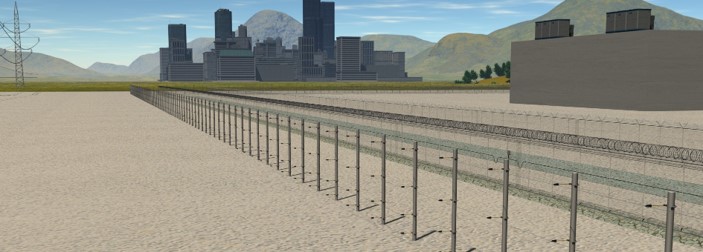

Mechanical Design
내구성 설계
장착 브래킷과 절연체는 내구성이 뛰어나고 부식에 강한 소재로 제작되어 수년간 옥외 환경에 노출되어도 견딜 수 있도록 설계되었습니다.
와이어는 내부식성이 뛰어난 316 스테인리스 스틸을 사용하며, 하단 2개의 와이어는 절연 처리되어 있습니다. 프로세서 함체는 흰색 알루미늄 재질의 NEMA Type 4X(IP66) 등급입니다.
-40°C에서 70°C까지, 0~95% 비응축 습도 환경에서 안정적으로 작동합니다.

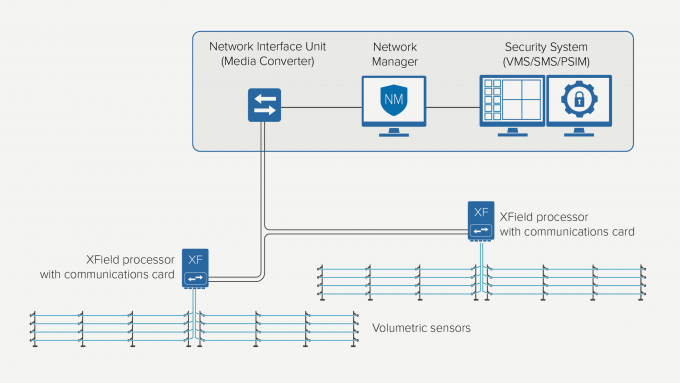

Common Platform
공통 플랫폼 및 통합
다른 Senstar 제품과 동일한 구성 및 통합 소프트웨어를 사용하여 교육 시간을 단축하고 운영 효율성을 높입니다. Windows® 기반 소프트웨어를 통해 USB 또는 네트워크 연결로 구성 및 보정이 가능합니다.
RS-422 또는 광섬유 인터페이스를 통해 보안 시스템과 통신하며, 통신 네트워크는 다른 Senstar 센서와 공유하여 인프라 요구 사항을 줄일 수 있습니다. 출력 릴레이를 사용한 통합도 지원됩니다.
Specifications
기술 사양
탐지 성능 및 구역
탐지 확률 (Pd)
90% 이상 (95% 신뢰수준)
탐지 대상
35kg 이상, 5cm~8m/s 이동
탐지 폭
0.5m 이내
구역 길이
최대 150~152m
4와이어 구성 높이
최대 2.45m
5와이어 구성 높이
최대 3.65m
9와이어 적층형 높이
최대 6.8m
10와이어 적층형 높이
최대 7.3m
전기 및 기계 사양
입력 전원
12~48 VDC
소비 전력
6W 미만
프로세서 함체
알루미늄, NEMA 4X (IP66)
함체 크기
40 × 23.5 × 16.5 cm
와이어 소재
316 스테인리스 스틸
작동 온도
-40°C ~ 70°C
백업 배터리 (옵션)
6VDC, 5Ah
보조 전원 출력 (옵션)
12VDC, 150mA
입출력(I/O) 및 네트워크
릴레이 출력
4× Form C (1.0A @ 30VDC)
보조 입력
2× 감시형
확장 카드 (옵션)
8ch 릴레이 또는 8ch 건접점 입력
통신 (옵션)
EIA-422, 광섬유(MM/SM)
멀티모드 광섬유 거리
최대 2.2km
싱글모드 광섬유 거리
최대 10km
NRC Compliance
원자력 시설 검증 완료
XField는 미국 원자력규제위원회(NRC) 규제 지침 5.44의 요구 사항을 충족하며, 전 세계 원자력 발전소에서 널리 사용되고 있습니다. 높이 조절이 가능한 구조와 극히 낮은 오경보율로 고도 보안 환경의 엄격한 기준을 만족합니다.
