FiberPatrol (FP1500)

PRECISION-LOCATING FIBER OPTIC INTRUSION DETECTION

FiberPatrol FP1500 울타리·담장 광섬유 침입 감지 센서

울타리와 담장 상단의 침입을 정밀하게 감지하는 광섬유 외곽 보안 시스템입니다. 단선 내성 구성에서 프로세서당 최대 5km를 감시하고, 침입 위치를 ±3m 정확도로 특정합니다. AI 딥러닝으로 실제 침입과 비·바람·우박 등 환경 진동을 구분합니다.

5 km 단선 내성 구성 최대 감시 거리

±3 m 침입 위치 정확도

500 구역 최대 소프트웨어 감지 구역

AI DNN 딥러닝 이벤트 분류

작동 원리

미세한 진동을
정밀하게 감지

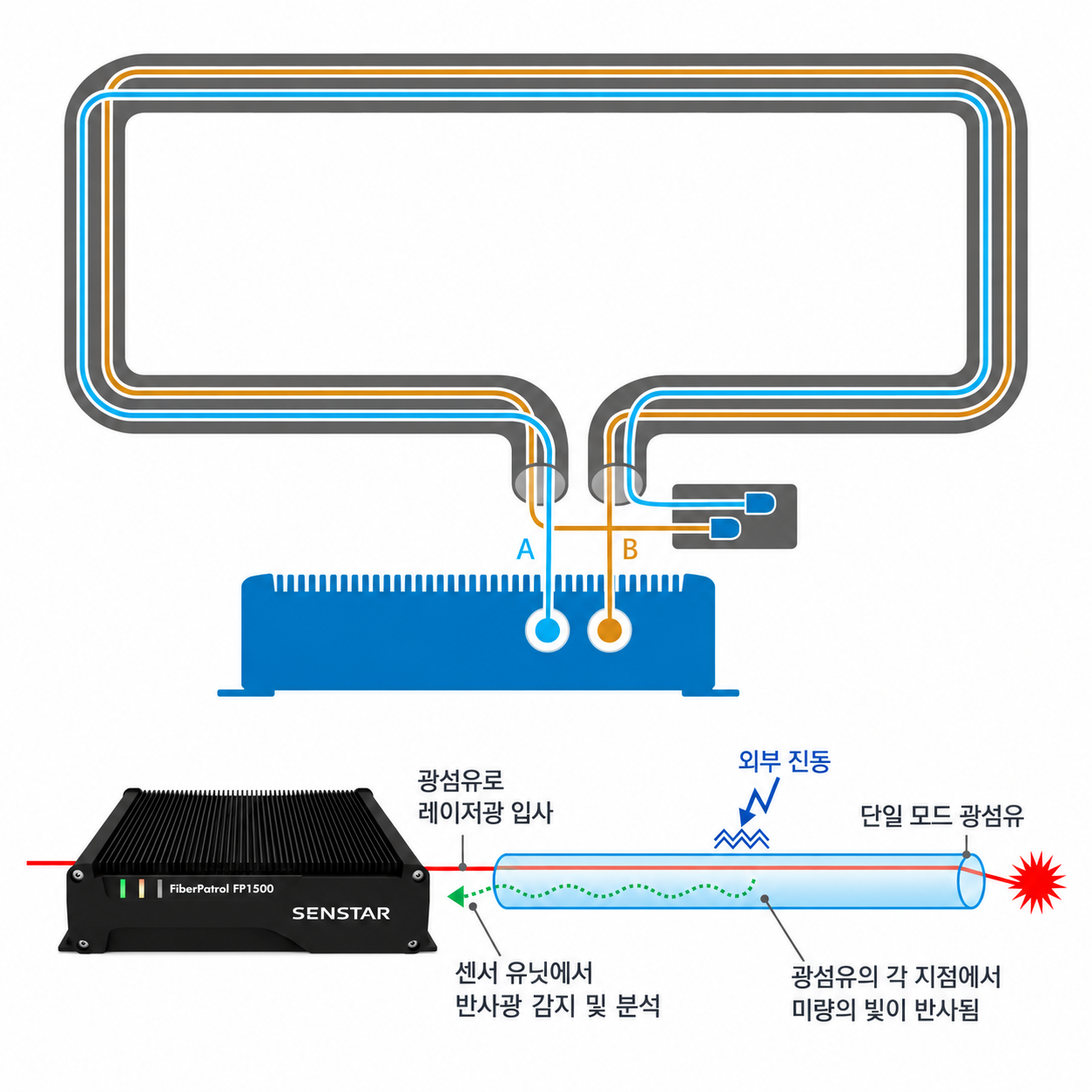

단일 모드 광섬유에 레이저 펄스를 보내고, 코히어런트 레일리 산란으로 되돌아오는 미세한 빛의 변화를 측정합니다. 울타리의 진동이 발생한 위치를 연속적으로 감시합니다.

광섬유 진동 감지

울타리 오르기, 절단, 사다리 접근으로 발생하는 미세 진동을 광섬유 센서 케이블이 감지합니다. 광섬유를 따라 되돌아오는 빛의 변화를 분석해 침입 이벤트를 파악합니다.

±3m 정밀 위치 특정

침입 위치를 ±3m 정확도로 계산하고 구역 번호와 케이블 거리를 함께 보고합니다. 최대 500개의 소프트웨어 감지 구역을 설정하고 여러 지점의 동시 침입을 탐지할 수 있습니다.

AI 딥러닝 이벤트 분류

심층 신경망(DNN)이 실제 침입 신호와 비·바람·우박 등 환경 진동을 구분합니다. 경보를 울타리 오르기, 울타리 절단, 사다리 오르기 또는 미확인 이벤트로 분류합니다.

CUT-IMMUNE PERIMETER PROTECTION 5km 단선 내성 구성에서 프로세서당 감시하는 최대 외곽 경계

탐지 성능

Detection
Capabilities

정밀 위치 특정과 AI 분류, 단선 내성 구성으로 중요 시설의 울타리와 담장 상단을 안정적으로 감시합니다.

Long-Range Detection

정밀한 외곽 침입 탐지

프로세서당 최대 5km 감시 — 단선 내성 구성 기준

침입 위치 ±3m / 최대 500개 감지 구역

여러 지점의 동시 침입 탐지·위치 특정

Intrinsically Safe

EMI 면역·광섬유의 안전성

현장에 전원이나 전도성 부품이 필요 없는 광섬유 센서

전자기 간섭(EMI)과 낙뢰에 면역

폭발성 대기 환경에서 본질적으로 안전한 광섬유 감지 방식

현장 전원·접지·통신 인프라 없이 센서 케이블 설치

Remote Processor

케이블 단선에도 감시 유지

센서 A·B를 서로 반대 방향으로 배치하는 단선 내성 구성

케이블 단선 즉시 보고 / 단선 위치 ±30m 특정

각 채널은 단선 지점까지 탐지·위치 특정 유지

단선 내성 구성 시 한 번의 케이블 단선 후에도 전체 경계 감시

System Integration

안전한 네트워크 통합

이중 Gigabit PoE Ethernet — 전원·네트워크 이중화

Senstar Network Manager / MQTT / ONVIF Profiles T·M

UltraLink I/O 모듈을 통한 릴레이·오픈 컬렉터 출력

모든 소프트웨어 인터페이스 TLS 1.3 보안 적용

주요 특장점

FiberPatrol
핵심 기능

환경 오경보를 줄이는 AI 분류부터 단선 내성 구성까지, 중요 시설의 외곽 보안을 위한 기능을 제공합니다.

AI 기반 침입·환경 진동 구분

구역별 탐지 알고리즘과 DNN 분류기를 함께 사용합니다. 실제 오르기·절단 신호를 환경 진동과 구분해 탐지 성능을 유지하면서 불필요한 경보를 줄입니다.

500개 구역·동시 침입 탐지

최대 500개 구역을 소프트웨어로 유연하게 설정합니다. 여러 지점의 동시 침입을 탐지하고 구역 번호와 케이블 거리로 침입 위치를 보고합니다.

다양한 울타리·담장에 적용

체인 링크, 용접망, 익스팬디드 메탈, 팰리세이드 등 대부분의 금속 울타리를 지원합니다. 센서 케이블 한 줄로 높이 최대 4.3m 울타리를 보호하며 담장 상단에도 설치할 수 있습니다.

컴팩트한 IP66 센서 유닛

냉난방이 없는 환경에도 설치할 수 있는 저전력 IP66 인클로저입니다. 패널 또는 랙마운트 트레이에 설치하며, 이중 Gigabit PoE Ethernet으로 전원과 네트워크를 이중화합니다.

케이블 단선 내성 구성

센서 A·B의 감지 방향을 반대로 구성하면 케이블이 한 번 절단되어도 전체 경계를 감시합니다. 단선 발생 자체도 즉시 경보로 보고하며 위치를 ±30m 이내로 특정합니다.

보안과 통합 운용

하드웨어 보안 모듈, Secure Boot, EAP-TLS 네트워크 인증과 TLS 1.3을 제공합니다. Senstar Symphony SMS/VMS에서 지도 기반 경보와 연계 영상, 시스템 상태를 확인할 수 있습니다.

FP1500과 Network Manager·MQTT·ONVIF 기반 보안 시스템 연동 구성도

INTEGRATION

Senstar
통합보안관제 연동

Senstar Symphony의 SMS 모듈은 지도에서 침입 위치와 FP1500 상태를 표시합니다. 경보를 하나 이상의 영상 스트림과 연결해 운영자가 현장 상황을 신속히 확인할 수 있습니다.

Network Manager / MQTT / ONVIF Profiles T·M 기반 연동

지도 기반 경보 표시 / 위치 확인 / 센서 상태 모니터링

외부 시스템 연동은 지원 인터페이스와 현장 구성에 따라 설계

제품 사양

기술 사양

Senstar 공식 FP1500 제품 페이지에서 확인한 사양입니다. 침입 위치 정확도와 케이블 단선 위치 정확도를 구분해 표기했습니다.

감지 성능
모델	FiberPatrol FP1500
감시 거리	프로세서당 최대 5km — 단선 내성 구성
감지 채널	2개 — 독립 채널 또는 단선 내성 루프
침입 위치 정확도	±3m
단선 위치 정확도	±30m
감지 구역	소프트웨어 설정 최대 500개
동시 침입	여러 지점의 동시 침입 탐지 및 위치 특정
이벤트 분류	울타리 오르기 / 울타리 절단 / 사다리 오르기 / 미확인
탐지 확률(PD)	95% — 제조사 제시값
오경보율(FAR)	월 1km당 1건 미만 — 제조사 제시값
설치 및 하드웨어
적용 대상	금속 울타리 및 담장 상단
울타리 높이	센서 케이블 한 줄로 최대 4.3m
센서 케이블	단일 모드 광섬유 / 채널당 광섬유 1가닥
인클로저	IP66 / 냉난방이 없는 환경에 설치 가능
설치 방식	패널 장착 또는 랙마운트 트레이
전원·통신	이중 Gigabit PoE Ethernet / 전원·네트워크 이중화
현장 인프라	센서 케이블에 전원·접지·통신 인프라 불필요
통합 및 사이버보안
지원 인터페이스	Senstar Network Manager / MQTT / ONVIF Profiles T·M
경보 출력	UltraLink I/O 모듈을 통한 릴레이 / 오픈 컬렉터
인터페이스 보안	TLS 1.3 / EAP-TLS(IEEE 802.1x)
장치 보안	하드웨어 보안 모듈(Root-of-Trust) / Secure Boot / 변조 방지 이벤트 로그
접근 제어	4단계 역할 기반 접근 제어 또는 LDAP 도메인 인증
보안 표준	IEC/ISA 62443, EN 303 645, EU 2024/2847 대응 — 제조사 설명 기준

제품 비교

FP1500 · FP1150 비교

비교 항목	Senstar FP1500	Senstar FP1150
감지 거리	최대 5km / 프로세서 (단선 내성 구성)	프로세서당 최대 80km로 구성 가능
침입 위치 정확도	±3m	±4m
감지 구역	최대 500개	최대 1,440개
적용 분야	울타리 · 담장 상단	울타리 · 담장 상단 · 지중 · 파이프라인
탐지·분류 알고리즘	환경 보상 + AI 딥러닝 분류 (DNN)	적응형 환경 보상 (EDAPT)

```
